Почему проекты освещения
часто приходится переделывать
Расставить опоры «на глаз» — почти гарантированные типовые проблемы:
пересвет в одной зоне и тёмные участки в другой, жалобы на свет в окна, слепящий эффект, замечания на согласовании и формальное выполнение средней освещённости
при плохой равномерности.
Тротуары, площади, парки, дворы, парковки и входные зоны нельзя
проектировать по одной универсальной схеме.
- класс пешеходного пространства
- средняя освещённость Eср
- равномерность Eо
- ограничения по ослеплению
- полуцилиндрическая освещённость
- режим эксплуатации объекта
Eср — средняя освещённость
Показывает, хватает ли света в среднем.
Нормируется в люксах (лк) на горизонтальной поверхности.
Eо — равномерность
Показывает, насколько свет распределён плавно, без резких провалов.
Отличает качественный проект от «световых пятен».
До подбора светильников определите класс объекта,
нормируемую освещённость, равномерность, режим работы,
ограничения по ослеплению и влияние соседних зон.
Классы освещения П1–П6
Уровень освещённости зависит от класса проектируемой зоны и должен
соответствовать всем требованиям согласно нормативной документации.
Ниже приведены актуальные данные из СП 52.13330.2016.

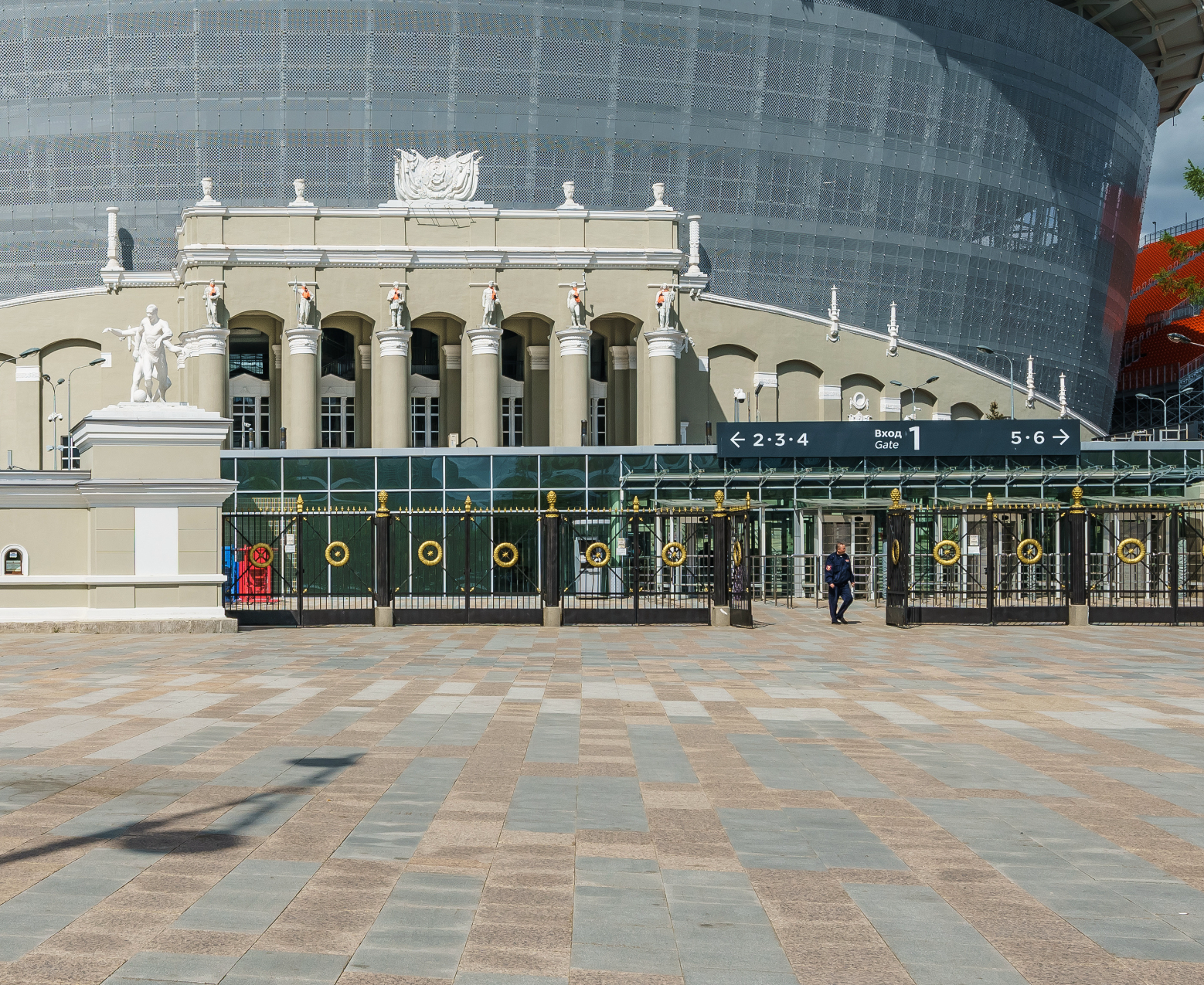

Площади перед входами
Культурно-массовые, спортивные,
развлекательные и торговые объекты.
Площади перед входами
Главные пешеходные
улицы
Пешеходные улицы
Тротуары и основные
проезды
Второстепенные проезды
и дворы
Боковые аллеи
Слепящее действие
Даже если по люксам всё нормально — светильник может слепить.
I85 / A0,5
Коэффициент ослепления оценивается исходя из отношения, где:
I — сила света под углом 85°, измеряется в канделах (кд);
А — площадь светящейся поверхности, измеряется в метрах квадратных (м²).
Допустимые значения:
- до 4000 кд/м² — при высоте установки до 4,5 м
- до 5500 кд/м² — при высоте 4,5–6 м
- до 7000 кд/м² — при высоте свыше 6 м
Чем выше сила света под острым углом — тем сильнее ослепление.
Проверяйте:
- силу света под острыми углами
- площадь светящейся поверхности
- высоту установки
- тип оптики (КСС)
- положение относительно пешехода
Полуцилиндрическая
освещённость
Согласно ГОСТ 24940-2016, это средняя плотность светового потока на поверхности
вертикально расположенного на продольной линии улицы полуцилиндра (на высоте 1,5 м).
Если этот параметр занижен — пространство кажется “тёмным”, даже если покрытие
освещено в соответствии с нормами освещенности горизонтальной поверхности.
На практике полуцилиндрическая освещённость означает,
что человек должен:
- различать лица;
- понимать, кто находится рядом;
- замечать препятствия;
- чувствовать себя безопасно;
Режим эксплуатации объекта
Позволяет снизить энергопотребление и сохранить безопасность территории.
Средняя освещенность дорожного покрытия для открытых рынков,
ярмарок и аналогичных пространств:
- не менее 10 лк (при минимальной освещенности 2 лк)
- до 4 лк (после закрытия рынка)
Практический смысл:
- в рабочее время — безопасность и комфорт для людей;
- после закрытия — достаточно «дежурного» освещения.
Нормативная база
освещение
территорий
эпидемиологические
требования
нормы
по благоустройству
и экспертизы
Важно: в проекте ссылайтесь на конкретные таблицы, разделы
и пункты — не только на название документа.
Требования к светильникам
Типовые ошибки
Редкие опоры
и мощные светильники
Вместо равномерного света — «световые пятна»
Игнорирование
равномерности
Конфликты и замечания экспертизы
Неправильная
цветовая температура
Конфликты и замечания экспертизы
Пересвет у жилых домов
Жалобы жителей
на свет в окна
Отсутствие расчёта
в DIALux
Проект сложно защитить
на согласовании
Игнор режима
работы объекта
Схема не учитывает реальную эксплуатацию
Как рассчитать освещённость
Упрощённая формула для предварительной оценки:
В рабочем проекте расчёт выполняют в DIALux: учитывают КСС, высоту и шаг опор,
ширину зоны, отражающие свойства покрытия, деревья, фасады и соседние яркие участки.
