Кому полезна эта шпаргалка
Материал для проектировщиков систем электроснабжения и освещения (ЭО/ЭОМ),
главных инженеров проекта (ГИП), светотехников, архитекторов и заказчиков медицинских объектов.
Особенно актуален для больниц, поликлиник, родильных домов,
диагностических центров и частных клиник — где каждый люкс и индекс Ra влияет на качество медпомощи.
- какие документы регламентируют световую среду медучреждений и как применять их к любому помещению
- таблицу нормативных значений освещённости, Ra и цветовой температуры по типам помещений
- алгоритм расчёта и спецификации светильников с чек-листом исходных данных
- перечень типовых ошибок и рекомендации по улучшению проектов
- готовые шаблоны отчётов, BIM/IES файлы и консультации инженеров Geniled

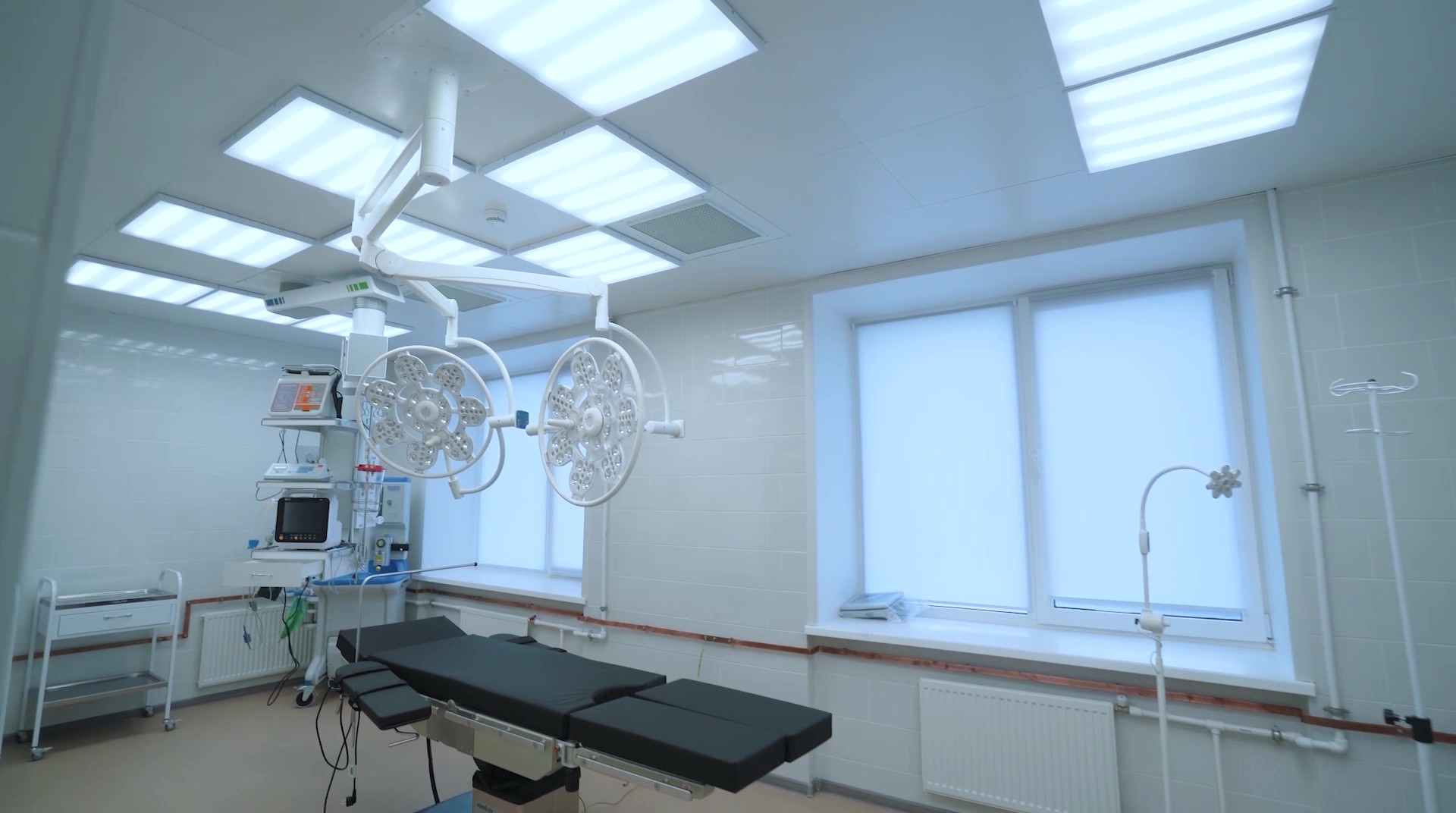

750 лк — норма для операционных
Для операционных, родовых, реанимации, манипуляционных.
Палаты — 150–200 лк, кабинеты врачей — 500 лк.
Ra ≥ 90 — индекс цветопередачи
Для операционных, лабораторий, кабинетов врачей.
Корректно различаются оттенки кожи, крови, биоматериала.
Коэффициент пульсации Kп ≤ 10 % — обязательное требование для медицинских
помещений. Аварийное освещение 5 лк, резервное — 30 % от номинала для операционных и ИТ.
Какие документы задают
нормы освещённости в медучреждениях
СП 52.13330.2016
«Естественное и искусственное освещение». Базовый документ с общими нормами освещённости, Ra, Kп и UGR — основа для любого проекта.
СП 158.13330.2014
«Здания и помещения медицинских организаций. Правила проектирования». Требования к палатам, операционным, лабораториям и другим помещениям ЛПУ.
СП 2.1.3678-20
«Санитарно-эпидемиологические требования к эксплуатации». Санитарные нормы освещения, режим обеззараживания, требования к УФ-облучателям в медучреждениях.
Нормативные значения
освещённости для медицинских помещений
Фрагмент таблиц СП 52.13330.2016 и СП 158.13330.2014 для основных помещений ЛПУ.
Цветовая температура — 4000K (нейтральный белый), Kп ≤ 10 %.
| Помещение | Рабочая плоскость | Норма (лк) | Комментарий |
|---|---|---|---|
| Палаты (взрослые) | Горизонтальная (пол) | 150 | Ra ≥ 80; локальная прикроватная подсветка обязательна |
| Палаты детские, ИТ, послеродовые | Горизонтальная (пол) | 200 | Ra ≥ 80; Kп ≤ 10 %, ночной режим |
| Игровые комнаты, зоны отдыха | Горизонтальная (пол) | 400 | Ra ≥ 80; равномерность, нейтральный белый |
| Столовые, буфеты | Горизонтальная (0,8 м) | 300 | Ra ≥ 80; тёплая или нейтральная T° |
| Манипуляционные | Горизонтальная (0,8 м) | 750 | Ra ≥ 90; точная работа с инструментом |
| Процедурные | Горизонтальная (0,8 м) | 500 | Ra ≥ 90; равномерное общее + локальное |
| Операционные, родовые, реанимация, перевязочные | Горизонтальная (0,8 м) | 750 | Ra ≥ 90; ГОСТ Р 56128, операционный светильник отдельно |
| Предоперационные | Горизонтальная (0,8 м) | 500 | Ra ≥ 90; подготовка персонала и инструмента |
| Лаборатории, исследовательские кабинеты | Горизонтальная (0,8 м) | 500 | Ra ≥ 90; различимость биоматериала |
| Кабинеты врачей (терапевт, хирург, стоматолог) | Горизонтальная (0,8 м) | 500 | Ra ≥ 90; общее + рабочее освещение |
| Коридоры, холлы, лестницы | Горизонтальная (0,8 м) | 200 | Ra ≥ 80; аварийное освещение 5 лк |
| Регистратура, диспетчерские | Горизонтальная (0,8 м) | 300 | Ra ≥ 80; зона работы с документами |
| Помещения подготовки инструмента | Горизонтальная (0,8 м) | 200 | Ra ≥ 80; стерилизационная зона |
Источник: СП 52.13330.2016, СП 158.13330.2014, СП 2.1.3678-20, ГОСТ Р 56128-2014. Значения приведены для общего освещения; для операционных дополнительно применяются хирургические светильники по ГОСТ Р 56128.
Алгоритм применения норм
к вашему проекту
Используйте этот алгоритм как инженерный протокол. Чек-лист поможет не пропустить шаги.
Исходные данные
Назначение помещений, площади, высоту потолка, коэффициенты отражения отделки
Норматив для зоны
Для каждой зоны определите уровень общего и локального освещения, индекс цветопередачи Ra
Подбор светильников
По световому потоку, цветопередаче (Ra ≥ 80/90) и цветовой температуре 4000K
Расчёт в DIALux/Relux
Геометрия, коэффициенты отражения, расположение, проверка равномерности и Kп ≤ 10 %
Аварийное освещение
Пути эвакуации 5 лк, резервное 30 % от номинала для операционных и ИТ
Спецификация
Светильники с мощностью, потоком, CRI, CCT, группами питания и ссылками на НТД
Типовые ошибки в проектах
медицинских учреждений
Нет локальной
подсветки в палатах
Отсутствуют прикроватные светильники — пациенту неудобно читать, персоналу — осмотреть
Слабый поток
хирургического света
Операционный светильник не добирает до ГОСТ Р 56128 — хирург работает с тенями
Нет автономных
источников
В операционной и ИТ отсутствует резервное питание 30 % — риск при отключении
Низкий CRI
в лабораториях
Ra<80 в операционной/лаборатории — искажает цвет кожи, крови, биоматериала
Высокий Kп
в детских палатах
Коэффициент пульсации >10 % утомляет глаза детей и провоцирует головные боли
